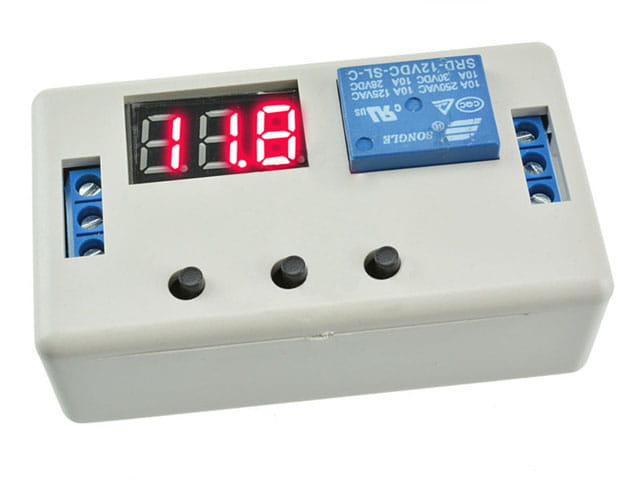

Moduł timera 12V z przekaźnikiem, zakres 1s-999min w obudowie

Moduł timera 12V z przekaźnikiem, wersja w obudowie.

Moduł timera cyfrowego umożliwia załączanie oraz rozłączanie przekaźnika po określonym czasie w zakresie od 0.1 sekundy do 999 minut.

Dane techniczne:

Napięcie zasilania: 12V
Max obciążenie przekaźnika: 10A/250VAC, 10A/30VDC
Wymiary: 70x40x23mm
Podłączenie przewodów: złącze AK
Wyprowadzenia (opis na spodniej części płytki):
12V -> napięcie zasilania 12V
GND -> masa
IN -> wejście wyzwolenia (wyzwolenie plusem)
COM -> styk wspólny przekaźnika
CK -> styk normalnie rozwarty przekaźnika
CB -> styk normalnie zwarty przekaźnika

Diody LED: sygnalizują pracę przekaźnika oraz modułu

Przycisk K1 - lewy
Przycisk K2 - środkowy
Przycisk K3 - prawy

Ustawienie czasu:
- Wcisnąć klawisz K2, wybrana cyfra zacznie migać
- Klawiszem K3 ustawić odpowiednią cyfrę, przełączenie się do następnej cyfry następuje po ponownym wciśnięciu klawisza K2
- migająca kropka oznacza wybór jednostek czasowych
000 - czas liczony w pełnych sekundach
00.0 - czas liczony w sekundach z dokładnością do dziesiątych jej części np 0.5sekundy
0.00 - czas liczony w sekundach z dokładnością do setnych jej części np 4.53sekundy
000. - czas liczony w minutach

Aby wejść do menu ustawień należy wcisnąć oraz przytrzymać przycisk K1 (opis przycisków widoczny po otworzeniu obudowy)

Ustawienia programów:
(wersja programu, nazywana dalej kanałem A, B lub C, wybierana jest przyciskiem K3)

Program P-1 - Po wyzwoleniu przekaźnik załączy się na ustawiony czas.
- kanał C - załącza przekaźnik i po podaniu ponownego sygnału w trakcie odliczania resetuje licznik
- kanał E - załącza przekaźnik i po podaniu ponownego sygnału w trakcie odliczania zatrzymuje licznik
- kanał A - załącza przekaźnik. Ponowne podanie sygnału w trakcie odliczania nic nie powoduje

Program P-2 - Po wyzwoleniu moduł zacznie odliczać ustawiony czas a następnie załączy przekaźnik na ustawiony czas
- kanał E - Program działa jednorazowo po podaniu zasilania (startuje natychmiastowo), aby ponownie załączyć timer należy ponownie zasilić moduł
- kanał A - Program działa po podaniu sygnału, po zakończeniu odliczania ponowne podanie sygnału rozpoczyna pomiar od nowa
- kanał C - Program działa po podaniu sygnału, ponowne podanie sygnału uruchamia program od nowa (nawet w trakcie odliczania)

Program P-3 - Przekaźnik będzie działał w pętli, czas załączenia oraz przerwy można dowolnie ustawiać
Program uruchamia się natychmiastowo po podaniu zasilania, podanie sygnału zmienia tryb pracy przekaźnika i resetuje licznik

Program P-4 - Po wyzwoleniu przekaźnik załączy się na ustawiony czas, podczas odliczania kolejny sygnał uruchomi licznik od nowa

Program P-5 - Przekaźnik będzie działał w pętli ale pod warunkiem, że sygnał wyzwolenia będzie cały czas. Czasy można dowolnie ustawiać.
- kanał C - przekaźnik wyłączony przy starcie
- kanał A - przekaźnik włączony przy starcie
- kanał E - przekaźnik włączony przy starcie

Program P-6 - Przekaźnik zostanie załączony po podaniu odpowiedniej ilości sygnału wyzwolenia. Ilość sygnałów oraz czas można dowolnie ustawiać.
- kanał A - przekaźnik włączony przy starcie, wyłącza się po podaniu pierwszego sygnału wyzwolenia i podczas odliczania. Po skończeniu odliczania załącza się ponownie
- kanał C - przekaźnik wyłączony przy starcie, włącza się po podaniu pierwszego sygnału wyzwolenia i podczas odliczania. Po skończeniu odliczania wyłącza się ponownie
- kanał E - przekaźnik załączony
