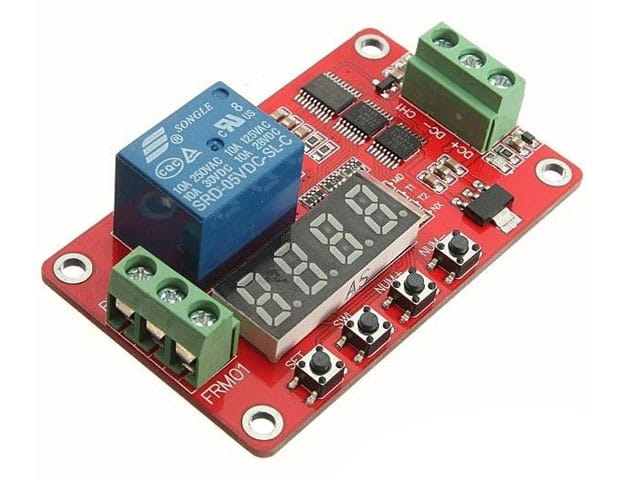

Timer z przekaźnikiem, moduł; FRM01

Moduł, programator czasowy z przekaźnikiem.

Model: FRM01
Ilość funkcji: 18

Obsługa modułu i wybór trybu pracy odbywa się za pomocą klawiszy funkcyjnychoraz wyświetlacza LED.
Dodatkowych informacji na temat stanu modułu zapewniają diody LED: MD,T1, T2, NX
Można ustawić parametry czasowe, wszystkie parametry są automatycznie zapisywane po ustawieniu.

Regulacja czasu w zakresie 0,1sek do 270 godzin

Moduł posiada zaprogramowane wiele funkcji między innymi :
Odmierzanie opóźnionego załączenia
Odmierzanie opóźnionego wyłączenia
Praca cykliczna jednorazowa. Odmierzanie opóźnionego załączenia
Praca cykliczna jednorazowa. Odmierzanie opóźnionego wyłączenia
Praca cykliczna wielokrotna. Odmierzanie opóźnionego włączenia i wyłączenia
Praca cykliczna wielokrotna. Odmierzanie opóźnionego wyłączenia i włączenia
Praca cykliczna z ustawianą ilością cykli

Dane techniczne :
Napięcie zasilania: 12V
Pobór prądu: max 50mA
Temperatura pracy: -20 ° C do 60 ° C
Zaciski wyjściowe i wejściowe
DC +: DC plus zasilania;
DC -: DC minus zasilania;
CHI: interfejs sygnału wejściowego ( wyzwalany 3V-30V - sygnał prawidłowy)
NO: Normalnie otwarty styk;
COM: styk wspólny dla NO i NC
NC: normalnie zamknięty

Diody sygnalizacyjne:
5 diod służących do sygnalizacji stanów pracy
dioda obok przekaźnika: sygnalizacja pracy przekaźnika
MD: zakończenie określonego cyklu pracy
T1: sygnalizacja odmierzania czasu T1
T2: sygnalizacja odmierzania czasu T2
NX: sygnalizacja stanu programowania przekaźnika

Wymiary: 66mm x40mm x20mm
Rozmiar śruby: 4 x fi 3,0 mm.
Odległość otworów montażowych : 59mm x33mm

Opis trybu pracy :
1. Po włączeniu wyświetlacz cyfrowy odlicza obecny czas, kiedy czas będzie zerowy, na wyświetlaczu pojawi się numer funkcji, np: "- -0 1" oznacza funkcję nr1
2. Krótkie naciśnięcie [SET], powoduje wejście w tryb oszczędzania energii, wyświetlacz gaśnie, ale program działa normalnie, naciśnij ponownie, aby przywrócić do wyświetlania
3. Długie naciśnięcie [SET] - wejście w zmianę parametrów (Parameter Setting Mode)
4. Długie naciśnięcie [SWI] wejście w tryb przeglądania
5. Przytrzymanie [NUM +] na 10 sekund wchodzi w tryb automatycznego oszczędzania energii, wyświetlacz dwa razy mignie, co oznacza, że ustawienie jest udane.
Wejście do trybu oszczędzania energii, następuje gdy w ciągu 10 sekund nie naciskamy żadnego przycisku.
Wyświetlacz cyfrowy LED zostanie wyłączony, ale uruchomiony program działa, krótkie przyciśniecie [SET] przywraca wyświetlacz, ponownie długo nacisnąć [NUM +] powoduje wyjście z tryby oszczędzania, wyświetlacz mignie trzy razy na potwierdzenie.
6. Przytrzymanie [NUM-] nastąpi reset i stop układu czasowego, ponownie naciśnij krótko [NUM-], aby przywrócić moduł do normalnej pracy.
